平面铸铁闸门@露顶式平面钢闸门设计

露顶式平面钢闸门设计计算书一、设计资料

一、闸门形式：露顶式平面钢闸门
孔口尺寸(宽×高): 26m×12m
上游水位：11.8m
下游水位：0.1m
闸底高程：0m
启闭方式：电动固定式启闭机
材料：钢结构Q235-A.F；
焊条：E43型；
行走支承：滚轮支承；
止水橡皮：侧止水用P型橡皮，底止水用条形橡皮。
制造条件：金属结构制造厂制造，手工电弧焊，满足Ⅲ级焊缝质量检验标准
规范：水利水电工程钢闸门设计规范SL 1974-2005
二、露顶式平面钢闸门结构的形式及布置
1.闸门尺寸的确定
闸门高度：考虑风浪所产生的水位超高为0.2m，故闸门高度H=11.8+0.2=12m；闸门的荷载跨度为两侧止水的间距：L1=26m；
闸门计算跨度：L=L0+2d=22+2×0.2=26.40m。
水利水电工程钢结构课程设计-露顶式平面钢闸门设计计算书.
2.主梁的形式
主梁的形式应根据水头和跨度大小而定，本闸门应用实腹式组合梁。
3.主梁的布置
因为L=26.40＞1.5H=1.5×12=18

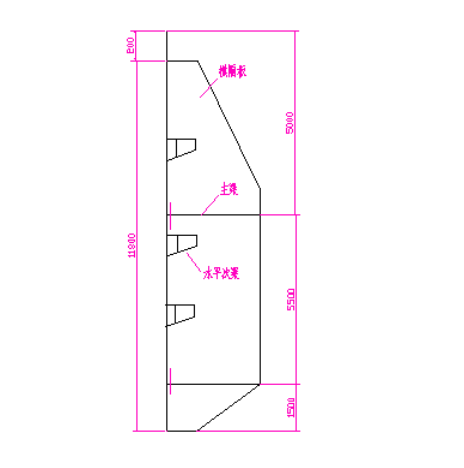

所以采取双主梁。为使两根主梁在设计水位时所受的水压力相等，两根主梁的位置应对称与水压力合力的作用线y=H/3=4.0m,并要求下旋臂a≧0.12H和a≧0.4m、上悬臂c≦0.45H，现取
a=1.5m ≈0.12H=1.44（m）
主梁间距： 2b=2（y﹣a）=2×2.5=5（m）
则 c=H-2b-a=12-5-1.5=5.5（m）=0.458H (满足要求)
(单位：m)
4.梁格的布置和形式
梁格采用复式布置和等高连接，水平次梁穿过横隔板上的预留孔并被横隔板所支承。水平次梁为连续梁，其间距应上疏下密，使面板各区格所需要的厚度大致相等，梁格的布置具体尺寸见下页图。

5.连接系的布置和形式
（1）横向连接系，根据主梁的跨度决定布置16道横隔板，其间距为1.65m ，横隔板兼做竖直次梁。
（2）纵向连接系，设在两个主梁下翼缘的竖平面内，采用斜杆式桁架。 6.边梁与行走支承。
边梁采用单复试，行走支承采用胶木滑道。
